Схемы на микроконтроллерах

Схемы на микроконтроллерах.

Вот несколько полезных устройств:

Генератор видеосигнала.

В этой схеме в роле формирователя импульсов видеосигнала выступает микроконтроллер фирмы microchip, PIC16F84A. Устройство генерирует шесть полей: текстовое поле из 17 строк; сетка 8x6; сетка 12x9; мелкое шахматное поле 8x6; крупное шахматное поле 2x2 и белое поле. Прошивка прилагается. Схема:

Прошивка.

Автомат световых эффектов.

Этот автомат подключается к небольшим гирляндам, рассчитанным на 12 вольт. Он отлично подходит к новогодней ёлке, но можно исключив из схемы DA1, R1, C1, C4, VT1-VT8, подключить к R2-R9 светодиоды, запитать всё от миниатюрной батарейки на 4,5 вольта и получится "мигающий" брелок. Схема автомата:

Варианты гирлянд:

Прошивка для PIC16F84.
Прошивка для PIC16F628.

Робот с управлением по RC-5.

Схему этого робота я взял из журнала Радио, №9. Робот подчиняется командам, которые посылаются ИК ПДУ, обходит препятствия, шумит и мигает светодиодом. Если честно бесполезная вещь, но повозиться интересно. В схеме, я советую использовать микросхемы TA7291P, вместо TA7291S, т.к. они помощнее(возможно я ошибаюсь насчёт мощности, но с TA7291S мой робот ехал как черепаха). Схема робота:

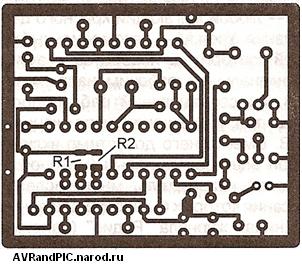

Плата:

Прошивка и исходник.

Ресетер чипов картриджей принтеров Epson.

Ресетер, предназначен для сброса (восстановления уровня на 100%) уровней чернил в интеллектуальных картриджах принтеров семейства Epson без подключения компьютера. До момента подключения чипа картриджа, ресетер не потребляет ток от источника питания. Светодиод служит для индикации устойчивого контакта с панелькой чипа картриджа (быстрое мигание в течении 2х секунд с последующим погасанием на 1-5 сек), и индикации успешного сброса картриджа (0,5 сек вспышка с 1 сек интервалом, говорит о том, что чип картриджа успешно обнулён). Схема ресетера:

Ресетер способен сбрасывать уровень чернил у всех интеллектуальных картриджей принтеров Epson с чипами подобными:

Прошивка.
